ACP Sheet Guide: Szerkezet, tűzvédelmi osztályzatok, gyártási és vásárlási ellenőrzőlista

Ugyanarra a homlokzati csomagra vonatkozó két árajánlat harminc százalékban eltérhet egymástól, miközben mindkét specifikációs lap ACP-t olvas. A rés általában a panel közepén bújik meg: az egyik lemez polietilén magot, a másik ásványi tűzállóságú magot hordoz, és ez az egyetlen réteg határozza meg a tűzvédelmi besorolást, az ársávot és az épületeket, ahová az anyagot legálisan lehet beépíteni. Az ACP lemez, az alumínium kompozit panellap rövidítése, két vékony alumíniumrétegből álló szendvics, amelyek egy maghoz vannak kötve. Jól meghatározott, egy anyagban laposságot, merevséget és könnyű súlyt biztosít; rosszul meghatározott, megfelelési és felelősségi problémává válik.

Miből készült egy AKCS-lap

Minden ACP lap ugyanazt a felépítési logikát követi. Két, általában 0,3-0,5 mm vastagságú és 1xxx vagy 3xxx sorozatú ötvözetből hengerelt alumíniumréteg egy polietilén (PE), ásványi anyagokkal töltött tűzgátló (FR) keverék vagy sűrű, A2-es minőségű ásványi magot szendvicsbe foglal. A 3, 4, 5 és 6 mm-es teljes vastagság a legtöbb projektet lefedi, a külső falaknál pedig a 4 mm az alapértelmezett. Az 1220-1575 mm-es szabványos tekercsszélességek azonos tartományba tartozó panelszélességekké válnak, és mivel a kimenet folyamatosan fut a tekercsről, a 4-6 méteres vágott hosszúságok rutinszerűek, nem pedig külön megrendelések.

A felület a bőrön él. A poliészter festék illik a belső panelekhez, míg az alapozó felett nagyjából 25-30 mikronos PVDF fedőbevonat az elfogadott külső rendszer, mert megtartja a színt és a fényt az UV-sugárzással szemben. A szendvicshatás magyarázza a mechanikát: ha két vékony héjat egy könnyű maggal választunk el, akkor a hajlítási merevség megsokszorozódik, így egy 4 mm-es lemez sokkal nehezebb lemezként viselkedik, miközben négyzetméterenként nagyjából 6-8 kg-ot nyom. Ugyanez a szerkezet teszi lehetővé az egyedi gyártási módszert, amelyben a hátsó burkolatba vezetett V-horony lehetővé teszi, hogy a panel ropogós tálcákká és sarokkazettákká csukódjon.

Tűzállósági besorolás: A vonal a PE, FR és A2 magok között

A mag a választóvonal ebben az iparágban. A PE-magos lemezek olcsók, könnyen hajtogathatók, és teljesen jogosak a jelzésekhez és a belső terekhez, de égnek és lecsepegnek, és sok országban ma már korlátozzák vagy tiltják a homlokzatokon egy meghatározott magasság felett. Az ásványi anyagokkal töltött FR magok általában elérik a B osztályt az EN 13501-1 szerint, míg a sűrű ásványi magok elérik az A2-s1,d0 osztályt, amely a legtöbb magasházi kód elvárása. Észak-Amerikában az ASTM E84 lángterjedési és füstképződési indexek játszanak ezzel egyenértékű szerepet. Olvassa el a tesztbizonyítványra nyomtatott besorolást, ne a tűzálló marketingszót, mielőtt bármely panel beírja a homlokzati specifikációt.

A radardiagram egyetlen nézetbe tömöríti a kompromisszumokat, olyan pontszámokat használva, amelyek a tipikus iparági tapasztalatokat tükrözik, nem pedig egyedi laboratóriumi értékeket. A PE-profil megmagyarázza, miért fogy még mindig az anyag: olcsó, könnyen összehajtható és lapos is marad, de a tűzbiztonság és a kódelfogadás alul van. Az FR-profil a kiegyensúlyozott középút, mérsékelt költségprémiummal kereskedhet a B osztályú besorolásért, amely a legtöbb közepes emelkedést nyitja meg. Az A2-es profil a tűzbiztonsági és kódelfogadási szempontból a külső szélekig nyúlik, pontosan az, amit a magasépítési specifikációk megkívánnak, míg formálhatósága és költségpontjai ennek a megfelelőségnek az árát mutatják. Az ásványi magok merevebben vezethetők és hajtogathatók, és a mögöttük lévő szigorúbb folyamatszabályozás többletköltséget jelent.

Mindhárom minőség egy lábnyomon történő előállításához olyan vonalra van szükség, amely találgatás nélkül képes váltani az alapvető összetételeket és a kötési paramétereket:

A2/B1 kétirányú fém kompozit panel gyártósor Kettős rendeltetésű vonal, amely egyetlen lábnyomon vált a PE/B1 és az A osztályú tűzálló maggyártás között, ami megfelel a magösszetételt és a kötési paramétereket találgatás nélkül megváltoztató vonalak előző tárgyalásának. Termék megtekintése →

Hogyan készül az ACP lap egy folyamatos vonalon

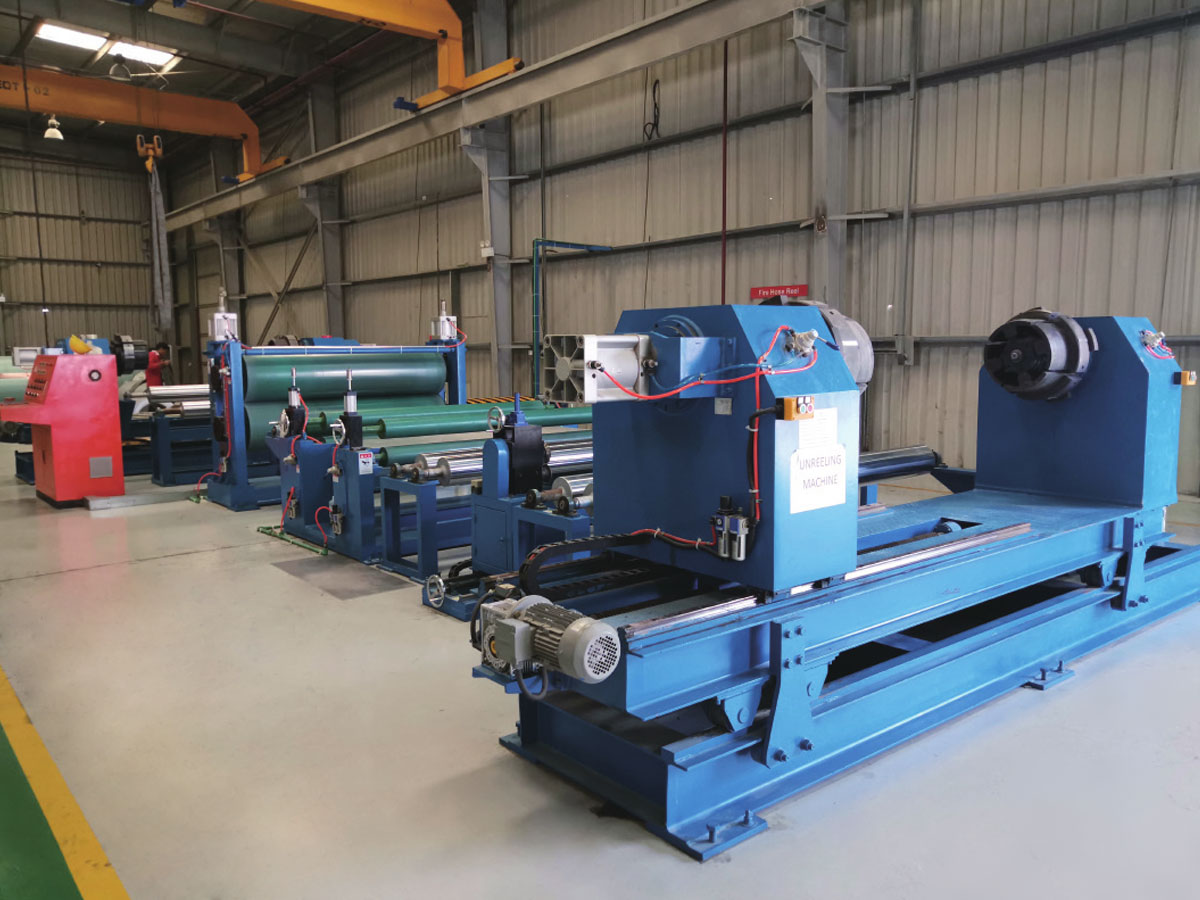

Szinte minden minőségi ACP lap egy folyamatos tekercs-panel vonalról jön le, és minden szakasz ujjlenyomatot hagy a kész panelen. A felső és alsó alumínium tekercsek letekercseltek és össze vannak kötve a megszakítás nélküli adagolás érdekében. A tisztítási és kémiai előkezelési szakasz kondicionálja a felületet, így a festék és a ragasztó megtapad. A nem előre festett tekercsek átmennek a kikeményítő kemencékkel ellátott alapozó- és fedőfestő állomásokon. A magot, legyen az extrudált PE vagy a szállított ásványi lemez, termikus ragasztófóliával vonják be, melegítik, amíg a film aktiválódik, és mindkét héjhoz nyomják egy hengeres egységben. Hűtés, élvágás és hosszra vágás zárja a futást.

A hőmérséklet-szabályozás ebben a sorrendben választja el azt a panelt, amely évtizedekig ragaszkodik, és egy éven belül szétválódik.

A vonaldiagram reprezentatív hőprofilt mutat a tekercs bemenetétől a panel kilépéséig, az értékeket tipikus beállítási pontként, nem pedig rögzített receptként adják meg. A feltekercselésen, tisztításon és szárításon keresztüli gyengéd mászás eltávolítja a nedvességet anélkül, hogy megrázná az alumíniumot. A keményedési zóna 225 közelében tetőzik, mivel a festékkémiának teljes térhálósításra van szüksége a tapadás és az időjárásállóság érdekében. Ezután a hőmérséklet 200 fok körül alakul a laminálási zónában, az ablakban, ahol a ragasztófólia aktiválódik, és belefolyik a bőr mikrotextúrájába. A nip-fokozat nyomás alatt tartja a hőt, így a kötési vonal egyenletesen képződik, és a végső csökkenés a környezet felé rögzíti a kötést a vágás előtt, ezért a hűtési fegyelem közvetlenül megjelenik a hámlási teszt eredményeiben.

A nem éghető kimenetre szánt vonalak ugyanazt a vázat követik, szűkebb folyamatablakkal:

A2 tekercs gyártósor / A2 ACP kompozit sor Egy dedikált vonal nem éghető A2-es kimenethez, ugyanazt a folyamatos tekercs-panel folyamatot követi, de szűkebb folyamatablakkal, így releváns a tűzálló panelminőséget megcélzó üzemek számára. Termék megtekintése →

Minőségi referenciaértékek és tűrések, amelyeket vásárlás előtt ellenőrizni kell

A legtöbb minőségi vita néhány mérhető tulajdonságra vezethető vissza, ezért írja be ezeket a szerződésbe. Ellenőrizze a héj vastagságát mikrométerrel, mert a 0,4 mm-es 0,5 mm-es héj a legáltalánosabb módja a margók elrejtésének. Ellenőrizze a teljes bevonat felépítését egy mérőeszközzel, és a PVDF rendszerek 25 mikron vagy nagyobb vastagságára számítsanak. Kérjen lehúzási szilárdsági értékeket, amelyeket általában 4 N/mm-re vagy magasabbra adnak meg a minőségi panelek esetében, valamint a két méteres fesztávon mért hajlítási határértékeket. A súly a legolcsóbb ellenőrzés az összes közül, mivel a névleges felépítéséhez képest alulsúlyozott lemez elismeri, hogy a mag vagy a héjak vékonyak.

Az oszlopdiagram összehasonlítja a tipikus négyzetméterenkénti súlyokat azon anyagok esetében, amelyek azonos burkolati költségvetésért versenyeznek. Körülbelül 7 kg/m2-nél egy szabványos 4 mm-es ACP lemez 3 mm-es tömör alumíniumot vág alá, miközben laposabb felületet tart. A szálcement és az acéllemez harminc-hetven százalékkal nagyobb súlyt hordoz, ami megsokszorozódik a szerkezeti kereteken, a szállítási költségeken és a szerelési órákon keresztül. Az előny az épületmagassággal bővül, ahol a homlokzaton megtakarított minden kilogramm csökkenti a konzolok és az alépítmény terhelését. Az ábrák általános kereskedelmi konstrukciókat írnak le, és a nehezebb ACP 0,5 mm-es héjakkal és sűrű A2-es maggal 8 kg/m2 felé kúszik, mégis vezeti a csoportot. Kezelje a súlyt szűrési ellenőrzésként, majd ellenőrizze a bőr és a bevonat vastagságát műszerekkel.

A lap mögötti gyártósor kiválasztása

Ha paneleket vásárol, akkor a mögöttük lévő vonal ugyanolyan fontos, mint az adatlap; ha paneleket készítesz, a sor az üzlet. A folyamatos vonalak szabályozott hő és állandó nipnyomás mellett kötik össze a héjakat és a magot, ezért a panelek feszesebb síkságot és szűkebb leválasztási szilárdsági szórást mutatnak, mint a kötegelt kimenet. A kétirányú vonalak egy menetben bevonják és összeragasztják mindkét héjat, levágják a kezelhetőséget és javítják a szimmetriát, míg az egyirányú elrendezések az áteresztőképességet alacsonyabb belépési költségekért cserélik. A PE, B1 és A2 magkémiák közötti váltás lehetősége egy vonalon dönti el, hogy egy üzem milyen széles termékskálát tud kiszolgálni.

Folyamatos versus kötegelt ragasztás

A kötegelt kötőprések olcsóbbak és rövid futásokhoz is megfelelnek, de minden szünet a hőmérséklet és a nyomás változását idézi elő a kötési vonalon. A folyamatos vonalak több előzetes befektetést igényelnek, és jutalmazzák azokat az üzemeket, amelyek hosszú kampányokat futtatnak szabványos szélességben. A beszállító értékelésekor kérdezze meg, hogy melyik sorból származik az idézett panel, majd ugyanabból a sorból kérje le a lapossági és leválasztási adatokat.

Az upstream felszerelés is számít, mert az előkezelés és a bevonat minősége határozza meg a tapadást és a szín élettartamát; egy vonal csak annyira jó, amennyire a legtisztább szakasza. Az érintett berendezések kategóriáinak szélesebb körű áttekintése érdekében tekintse meg a következő áttekintést fém kompozit panel gyártósor tartományban, a strukturált döntési útvonalhoz pedig az útmutatót nagy teljesítményű fém kompozit panel gyártósor kiválasztása részletesen lefedi a teljesítményt, a vezérlőrendszereket és a szolgáltatási feltételeket.

A dekoratív és tűzálló szegmenseket egyaránt kiszolgáló üzemek gyakran egy dedikált, rugalmas vonalat üzemeltetnek az FR kimenethez:

PE/B1-FR ACP kompozit vonal Rugalmas termikus lamináló sor, amely PE és B1 tűzálló alumínium kompozit paneleket gyárt PLC vezérléssel és választható görgős laminálással, a következőben vázolt dekoratív és tűzálló szegmenseket szolgálva ki. Termék megtekintése →

Ahol az AKCS-lapok megérdemlik

Az ACP lapok négy széles színteret uralnak. Az épületek burkolata, beleértve az esővédőket, burkolatokat és oszlopburkolatokat, a legnagyobb és a legigényesebb, mivel a tűzvédelmi előírások és az időjárási garanciák egyaránt érvényesek. A jelzések és az útkeresés vékony PE-magos lapot használnak, ahol az alakíthatóság és a nyomtatási minőség fontosabb, mint a tűzállóság. A belső dekoráció a falburkolattól a mennyezetig értékeli a simaságot és a kivitelezés változatosságát, míg a szállítószekrények és az ipari szekrények kihasználják a súlyelőnyt.

Az oszlopdiagram a fogyasztás hozzávetőleges megoszlását mutatja ezeken a színtereken, a közös iparági minták alapján, nem pedig egy auditált felmérésből. A homlokzatburkolatok messze a legnagyobb részesedést képviselik, és ez az a szegmens, ahol a tanúsítások és a bevonatgaranciák valódi kereskedelmi súlyt képviselnek. A jelzések stabil mennyiségi alap maradnak, mivel a vékony PE-magos lap gyorsan halad és nyomtat. A belső munkák a felújítási ciklusokkal nőnek, és ugyanazokat a felületi palettákat használják újra, mint a külső projekteknél. A szállítási és ipari kereslet kisebb volumenű, de gyakran felárat fizetnek a szűk tűréshatárokért, ezért általában a fokozatváltásra képes rugalmas vonalak nyernek ott, ahol mind a négy szegmens együtt létezik.

Kulcs elvitelek

A lényeges dolgok egy listán elférnek:

1. Először olvassa el a magot: a PE, FR vagy A2 határozza meg az árat és a lap beszerelési helyét is.
2. A bőr vastagságát, a bevonat felépítését és a leválás szilárdságát műszerekkel, nem brosúrákkal ellenőrizze.
3. Részesítse előnyben a folyamatos vonalakból származó paneleket dokumentált lapossági és leválasztási adatokkal.
4. Igazítsa a magot az alkalmazáshoz: a belső terek tolerálják a PE-t, a sokemeletes homlokzatok A2-t igényelnek.
5. A gyártók számára az alapkategóriák közötti rugalmasság egyetlen termelési eszközt több termékpiacká alakít.

Akár paneleket ad meg, akár előállítja őket, ugyanaz a logika érvényesül: a mag határozza meg a terméket, a lap mögötti folyamat pedig a bizonyítható minőséget.
