ACM anyagtulajdonságok: Gyakorlati útmutató az alumínium kompozit panelekhez

Amikor egy homlokzati vállalkozó összehasonlítja az ACM paneleket egy kiskereskedelmi homlokzathoz vagy egy sokemeletes burkolóprojekthez, a beszélgetés általában az árral és a színnel kezdődik. Inkább az anyagtulajdonságokkal kell kezdeni. Az alumínium kompozit anyag, amelyet általában ACM-nek neveznek, egy szendvicspanel, amely két vékony alumíniumrétegből készül, amelyek polimerrel vagy ásványi anyagokkal töltött maghoz vannak kötve. Valódi épületben való teljesítménye attól függ, hogy ezek a rétegek mennyire működnek együtt.

A gyakorlati következtetés elöljáróban: Az ACM hírnevét nem egyetlen kiemelkedő értéknek köszönheti, hanem a kis súly, a nagy síkság, a megfelelő merevség és a kiszámítható hőmozgás kombinációjával. A mag típusa, polietilén vagy tűzálló, ezután meghatározza, hogy ez a kombináció meddig mehet el az építési előírások határain belül.

Miből készül az ACM anyag?

Az ACM paneleket úgy állítják elő, hogy összefüggő magréteget ragasztanak két, jellemzően 0,2 mm és 0,5 mm közötti vastagságú alumínium burkolat közé. A teljes panelvastagság 3 mm-től 6 mm-ig terjed, a 4 mm-es a leggyakoribb választás külső burkoláshoz. A mag vagy kis sűrűségű polietilén (PE) általános használatra, vagy ásványi anyagokkal töltött, tűzgátló keverék olyan panelekhez, amelyeknek szigorúbb égési követelményeknek kell megfelelniük.

A laminálási folyamat dönti el, hogy ezek a rétegek mennyire maradnak együtt. A hőt, a nyomást és a ragasztó felvitelét a teljes tekercs szélességében szabályozni kell, különben a panel hullámossá válhat, szélei szétválhatnak, vagy nem egyenletes leválási szilárdság alakulhat ki. Például a gyártók egy A2 tekercs gyártósor tűzálló kompozit tekercs előállításához egy folyamatos menetben. Ha átfogóbb képet szeretne látni arról, hogy mi különbözteti meg a megbízható vonalat a problémás vonaltól, olvassa el a következő útmutatót nagy teljesítményű fém kompozit panel gyártósor kiválasztása .

A2 tekercs gyártósor szállító, A2 ACP kompozit vonalgyár A JiangSu XieCheng egy kínai A2 tekercs gyártósor beszállítója és A2 ACP kompozit sorgyár, professzionális A2 tekercsgyártást kínálunk ... Termék megtekintése →

Főbb ACM-anyagtulajdonságok, amelyeket tudnia kell

Az öt tulajdonság, amely a legtöbb ACM-meghatározási döntést befolyásolja, a súly, a laposság, a hajlítószilárdság, a hőtágulás és a lehúzási szilárdság. Együtt szabályozzák a szélterheléssel szembeni ellenállást, a hézagok kialakítását, a gyártási viselkedést és a hosszú távú rétegvesztési ellenállást.

Tipikus értékek egy 4 mm-es ACM panelhez PE maggal

Az ACM súlyelőnye az első szerkezeti számításban megmutatkozik. Egy 4 mm-es ACM panel nagyjából 5,5 kg/m2, míg egy 4 mm-es tömör alumíniumlemez közel 10,8 kg/m2. Ez a körülbelül 50 százalékos különbség csökkenti a homlokzati támasztórendszer által hordozott holtterhelést. A könnyebb panelek biztonságosabb helyszíni kezelést és gyorsabb telepítést is jelentenek. A súlymegtakarítás a panelvastagság növekedésével csökken, de az épületburkolatot meghatározó 3 mm-es és 4 mm-es paneleknél a csökkenés továbbra is jelentős.

Hőmozgás és közös tervezés

A hőtágulás az a tulajdonság, amelyet leggyakrabban figyelmen kívül hagynak, amíg a panelek meg nem hajolnak a varratoknál. Egy 3000 mm-es PE-mag panel nagyjából 4,3 mm-rel nő, ha a felületi hőmérséklet 60 C-kal emelkedik, ami egy sötét homlokzat normál nyári tartománya. Az FR-magos panel kevésbé, körülbelül 3,1 mm-rel nő, mivel az ásványi magnak alacsonyabb a tágulási együtthatója. Ezt a mozgást el kell nyelni a nyitott illesztéseknek vagy a tervezett nyílásoknak; ha visszafogják, a panel meghajolhat, vagy a szélein fehéredést mutathat. A tervezők az illesztési hézagokat az elvárt hőmérséklet-tartománytól, panelhossztól és magtípustól függően méretezik. A gyártás során ugyanez a tulajdonság megmagyarázza, hogy miért kell a paneleket akklimatizálni a vágás előtt, és miért kockázatosak a szoros tompakötések.

PE Core vs FR Core: Hogyan változtatja meg a Core Choice az ACM anyagtulajdonságait

Az alapválasztás minden más gyártási döntésnél jobban átformálja az ACM panel tulajdonságait. A PE a panelt könnyűnek, rugalmasnak és olcsónak tartja, míg az FR mag feláldozza a rugalmasság egy részét a tűzállóság elérése érdekében. Az alábbi táblázat összefoglalja a gyakorlati különbségeket.

A radardiagram megmutatja, hogy a magválasztás hogyan mozgatja az ACM anyagtulajdonságok egyensúlyát. A pontszámok irányértékek összehasonlítás céljából, nem pedig laboratóriumi tesztértékek. A PE mag kiválóan teljesíti az alakíthatóságot, a költséghatékonyságot és a panel könnyűségét, azokat a tulajdonságokat, amelyek ellenőrzés alatt tartják a jelzések és az alacsony burkolatok költségvetését. Gyenge pontja a tűzbiztonság, ezért a PE-magos panelek korlátozása a sokemeletes épületekben. Az FR mag erősen eltolja a profilt a tűzállóság irányába, miközben felad némi alakíthatóságot és költségelőnyt, mivel az ásványi anyagokkal töltött vegyület törékenyebb a hajlítási vonalnál. Az időjárásállóság mindkét mag esetében hasonló marad, mivel az alumíniumhéjak viselik a legtöbb időjárási kötelezettséget. Gyakorlatilag az, hogy a helyi építési szabályzatok, nem pedig a személyes preferenciák határozzák meg, melyik alapprofil az elfogadható.

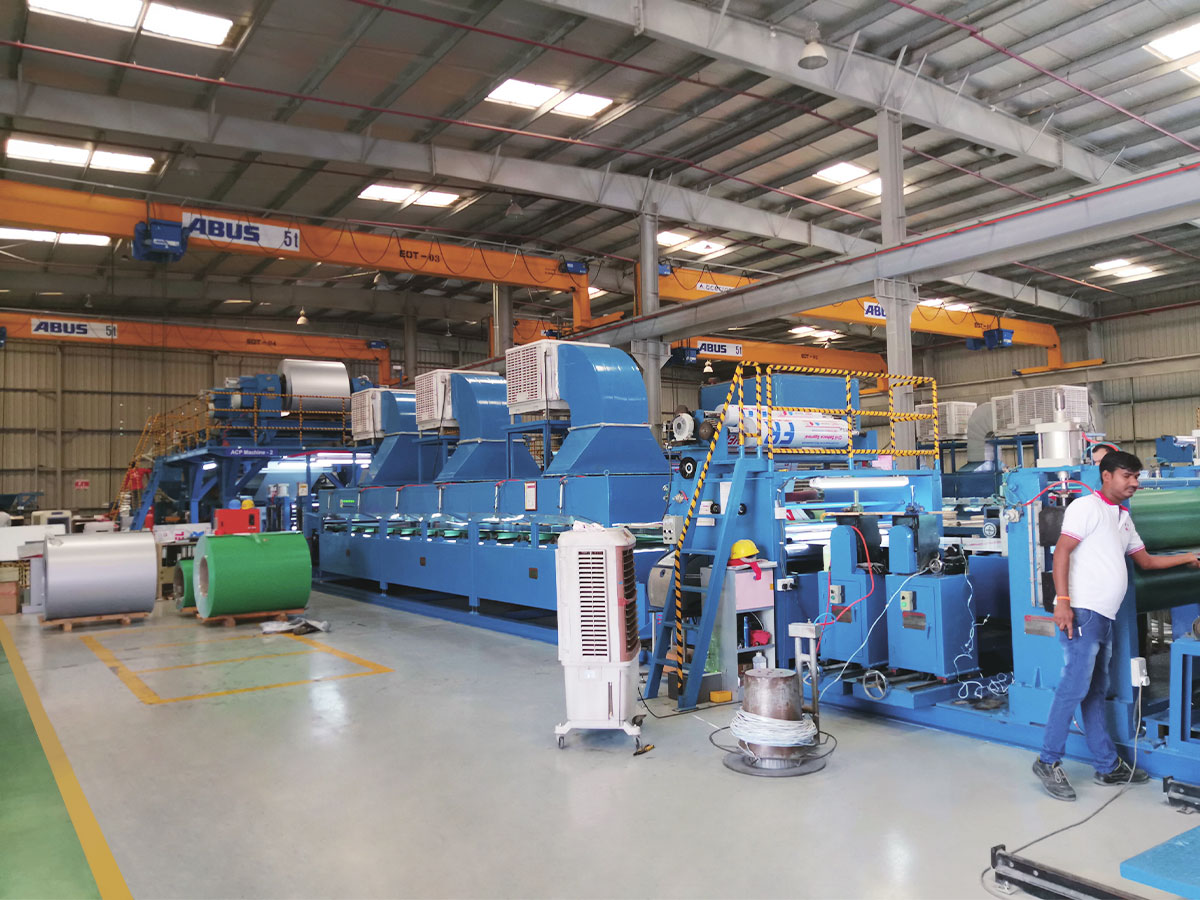

Amikor egy projektnek B1 teljesítményre van szüksége mérsékelt költséggel, a paneleket PE és égésgátló magokhoz konfigurált vonalon gyártják. A PE B1 FR ACP kompozit vonal kezeli ezt a panelosztályt szigorúan szabályozott hő-, nyomás- és hűtési beállításokkal.

OEM PE/B1-FR ACP kompozit vonal beszállító, gyár - JiangSu XieCheng Intelligent A JiangSu XieCheng egy kínai PE/B1-FR ACP kompozit vonal beszállítója és OEM gyára, professzionális PE/B1-FR ACP kompozit vonalat kínálunk... Termék megtekintése →

Tűzveszélyességi osztályok és hatásuk az anyagválasztásra

A tűzvédelmi osztályozásnak kell az első szűrőnek lennie, amikor egy épület ACM-anyag tulajdonságait választják ki. A nemzeti előírások a legtöbb piacon korlátozzák az éghető paneleket a sokemeletes vagy közhasználatú épületekben, és a panelmag dönti el, hogy a panel melyik osztályba léphet át.

• A2: gyakorlatilag nem éghető, ásványi anyagokkal töltött mag, magas homlokzatokhoz és szigorú tűzvédelmi követelményeket támasztó épületekhez.
• B1: égésgátló, korlátozott mértékben járul hozzá a tűz terjedéséhez, alkalmas sok alacsony és vegyes felhasználású alkalmazásra.
• B2: szabványos polietilén mag, csak akkor fogadható el, ha a kód korlátozott éghetőséget tesz lehetővé.

A valódi A2-es panelek előállításához speciális berendezésekre van szükség, mivel az ásványi mag a bevonat, a melegítés és a laminálás során a PE-től eltérően viselkedik. A A2 fém kompozit panel gyártósor erre a célra készült, a tűzálló magkémiához igazodó keverő-, adagoló- és hűtési fokozatokkal. Az eredmény egy olyan panel, amely a megfelelő ragasztókkal és alépítménnyel kombinálva teljes A2-es rendszerbesorolást képes támogatni.

OEM A2 fémkompozit panel gyártósorok beszállítója, gyár - JiangSu XieChen A JiangSu XieCheng egy kínai A2-es fém kompozit panel gyártósor beszállítója és OEM-gyára, professzionális A2 fémkompozitot kínálunk... Termék megtekintése →

ACM kontra tömör alumínium: mit jelentenek a tulajdonságok a gyakorlatban

Az ACM-panelek és a tömör alumíniumlemezek bizonyos alkalmazásokban átfedik egymást, de az összehasonlítás általában a súlyon, a síkságon és a gyártási költségeken alapul. Az ACM nyer súly és laposság tekintetében; szilárd alumínium nyer, ahol hegesztésre, ütésállóságra vagy nagyon nagy merevségre van szükség a vékony szakaszokon.

Az ACM egyértelmű okból cserélte le a tömör alumíniumlemezt számos homlokzati rendszerben. A tömör alumínium 100-ra van állítva minden mérőszámon, így a rövidebb oszlop a jobb eredmény. Az ACM nagyjából a saját tömeg felével érhető el, ami könnyebb szerkezeti kialakítást és alacsonyabb alapozási költségeket tesz lehetővé. A laposság előnye még nagyobb, mert a mag laposan tartja a vékony héjakat, és elnyomja az olajos befőzést. A gyártás körülbelül 30 százalékkal kevesebb munkaidőt vesz igénybe, mivel az ACM erős fékezőmunka nélkül elhelyezhető és összecsukható. A telepített rendszer általában a tömör alumínium homlokzat költsége alá kerül.

Hogyan befolyásolják az ACM anyagtulajdonságai a gyártást és a telepítést

Az ACM-mel kapcsolatos legtöbb helyszíni probléma három tulajdonságra vezethető vissza: hőtágulás, lehúzási szilárdság és magkeménység. Tervezze meg ezek köré a részleteket, és a panel évtizedekig kiszámíthatóan fog viselkedni.

• Útmélység: egyenletes magsűrűség szükséges a tiszta V-hornyokhoz. Az ásványi anyagokkal töltött FR magok gyorsabban kopnak a router pengéi.
• Hajlítás: A PE szűkebb belső sugarat tesz lehetővé feszültségfehérítés nélkül.
• Termikus hézagok: használja a mozgási adatokat a fix pontok közötti hézagszélesség beállításához.
• Tiszta vágás: a vágott éleken maradt alumíniumpor kozmetikai korróziót indíthat el a part menti levegőben.
• Tárolás: a szélén, a napon tárolt panelek egyenetlenül szívják fel a hőt, és hullámosak lehetnek.

Az egyenletes vastagságú, erős hámlasztási értékekkel és stabil formával érkező panelek minden későbbi lépést megkönnyítenek, és ezek a jellemzők a gyártási szakaszban rögzülnek. Ha a panelek olyan berendezésen készülnek, amely egyenletesen szabályozza a bevonat tömegét, a laminálási nyomást és a hűtést, az anyagtulajdonságok a tekercstől a kész panelig a specifikáción belül maradnak.

A megfelelő ACM panel kiválasztása projektjéhez

Az ACM panelek kiválasztása ellenőrzések sorozata, nem egyetlen döntés. Kezdje a helyi kód és az épületmagasság által megkövetelt tűzvédelmi osztályral, majd ellenőrizze, hogy a zónatípus képes-e ezt az osztályt biztosítani. Erősítse meg a bevonatrendszert, mert a PVDF bevonat túléli a poliésztert a part menti és erős UV-sugárzású helyeken. Tekintse át a tesztadatokat a hámlasztási szilárdság és a laposság toleranciája szempontjából, ahelyett, hogy megbízna egy mintában.

• Az árak összehasonlítása előtt erősítse meg az építési szabályzatból a szükséges tűzállósági besorolást.
• Igazítsa a panel vastagságát a szélterheléshez és a támaszok közötti maximális távolsághoz.
• Kérje a lefejtési szilárdság és a mérettűrés adatait a beküldés részeként.
• Válasszon PVDF bevonatot egy emelet feletti külső projektekhez.
• Megrendelés előtt tervezze meg a gyártási sorrendet a telepítővel.

Ha új fém kompozit panelsort tervez, vagy egy meglévőt korszerűsít, lépjen kapcsolatba mérnöki csapatunkkal hogy áttekintse azokat az anyagtulajdonságokat, amelyeknek a paneleknek meg kell felelniük.
